边坡表层位移监测目前以GNSS方案为主和全站仪方案为辅。GNSS方案适合大型基础设施的长期监测，全站仪方案适合小范围的施工初期或临时监测场景。

GNSS方案卫星信号依赖性强，易受遮挡区域（如密林、峡谷）影响；设备安装与维护成本较高。

全站仪方案需人工现场操作，数据采集频率低，无法实现24小时连续监测；且易受雨雪、雾霾等天气干扰，且人工成本高、效率低。

视觉位移监测方案作为边坡安全监测领域的重要技术分支，正逐步与人工智能（AI）、大数据分析深度融合，实现从“数据采集”到“智能预警”的闭环管理，正经历从“单一功能”向“智能融合”的转型。其核心优势在于非接触式测量、高精度实时性与多技术协同能力，采用变焦视觉位移监测仪时，仅需安装编码靶标，无需布线或接触式传感器，显著降低部署成本与人工风险。随着AI算法的优化、5G网络的普及及国产芯片技术的突破，视觉方案的成本有望进一步降低，成为边坡监测领域的主流选择。

监测流程

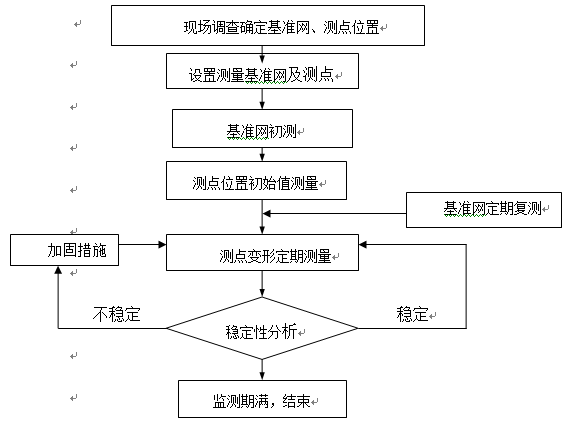

监测工作总体分为测量基准网、测点设置，基准网初测及测点初始值测量，以及后期按既定频率测试分析，监测工作按照图所示流程进行。

技术原理

基于变焦机器视觉原理，采用人工智能及三维点云重建等新技术，通过对多个标识物的变焦定标技术，形成在统一空间坐标系下的点云重建，形成标记物的点云数据，达到对大范围表面位移的形变监测。

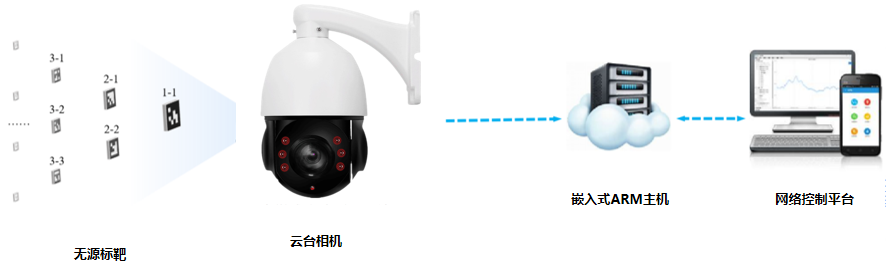

变焦视觉识别出无源靶标的图像位移，嵌入式算法将图像位移转换到实际位移，上传到云平台，实现结构位移的非接触式测量。

实施方案

监测相机拍摄边坡上设置的无源标靶，边缘计算设备通过对图片的数据采集、分析、算法识别、测量出位移幅度并报告至监测管理平台，进行数据分析和处理。测量周期可根据运行状况和监测要求确定。

设备参数

（1）表面位移识别精度±5MM；

（2）位移识别率大于95%，预警准确率大于95%；

（3）支持超低照度，0.005Lux,夜间测量不受影响；

（4）系统整体功耗≤45W，可使用太阳能设备进行供电；

（5）信息传输使用LAN/4G网络传输，报警信号可实时传输至监控中心或指定巡查人员的手机。

分级适配：

大型边坡采用云台相机+多断面组网，解决广域监测难题；

小型边坡通过枪机+单断面部署，实现低成本快速覆盖。

成本优势：

小型边坡单公里监测成本仅为传统方案（GNSS）的30%；

太阳能供电节省电费＞90%，无线传输降低布线成本。

智能运维：

设备状态远程诊断，故障率降低50%；

AI自动优化标靶布局，减少人工干预。

监测平台

监测管理平台应具备数据采集、存储、处理、分析、展示、预警等功能。能够实时接收各监测设备采集的数据，对数据进行存储和管理，通过数据分析算法对监测数据进行处理和分析，生成各种图表和报告，直观展示边坡的安全状况。同时，设定预警阈值，当监测数据超出预警范围时，及时发出预警信息。
